双面线路板J5008B

关注次数:

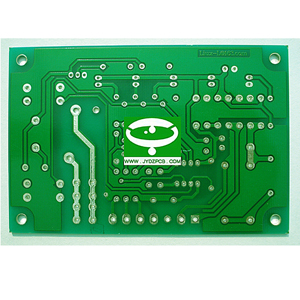

双面线路板J5008B

返回查看[双面线路板]产品

产品说明

产品信息

编号:J5008B 1 产品名称:双面线路板 类别:电子
自定义:线路板 品牌:精亿电子 型号:J5008B 1
产地:温州

板型类型:FR-4环氧玻纤板
生产工艺:普通喷锡,无铅环保喷锡,镀金,沉金
大加工层数:单面,双面板厚范围:0.6mm、0.8mm.1.0mm、1.2mm、1.6mm
阻焊类型:感光油墨,绿油,白油,蓝油,红油,黑油,黄油
工艺能力:
(1) 钻孔:小成品孔径0.3mm
(2) 孔金属化:小孔径0.3mm,板厚/孔径比4:1
(3) 导线宽度:小线宽:金板0.10mm,锡板0.125mm
(4) 导线间距:小间距:金板0.10mm,锡板0.125mm
(5) 镀金板:镍层厚度:〉或=2.5μ  金层厚度:0.05-0.1μm或按客户要求
(6) 喷锡板:锡层厚度:>或=2.5-5μ
(7) 铣板:线到边小距离:0.15mm 孔到边小距离:0.2mm 小外形公差:   ±0.15mm
(8) 插座倒角:角度:30度、45度、60度 深度:1-3mm
(9) V割:角度:30度、35度、45度 深度:板厚2/3 小尺寸:100mm*150mm
(10) 通断测试:
              大测试面积:400mm*500mm
              大测试点:8000点
              高测试电压:300V
              大绝缘电阻;100M欧
